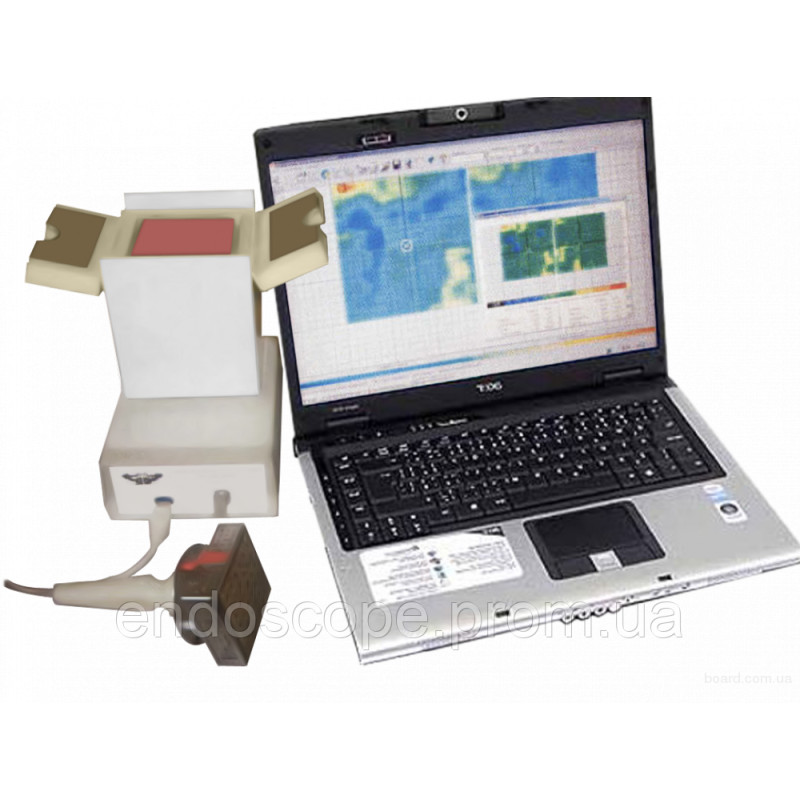

Термограф контактний цифровий ТКЦ-1 (Термомамограф)

Термограф контактний цифровий ТКЦ-1 (Термомамограф)

Призначення

• Скринінгове обстеження населення з метою ранньої діагностики пухлинних захворювань молочної залози (МЗ), первинного відбору хворих та груп ризику;
• контроль розвитку хвороби та ефективність лікування.

Принцип дії

• Контактна вимірювання температури великих площ поверхні тіла за допомогою матриці інтелектуальних датчиків;
• формування та комп'ютерна візуалізація карт розподілу температури (термограм) на обстеженому ділянці;
• статистична обробка термограм і розрахунок абсолютних і диференціальних діагностичних параметрів.

Новизна розробки

У ряді концептуальних, конструктивних і методичних рішень, сукупність яких призвела до появи нового пристрою, здатного реєструвати патологічні процеси в організмі людини, що супроводжуються зміною локальної температури.

Переваги термографії

Такі поширені методи діагностики як рентгенівська мамографія та ультразвукові дослідження фіксують лише структурні зміни в організмі людини. Між тим, відомо, що цим змінам завжди передують (часто випереджаючи на 3-10 років) фізіологічні зміни, що супроводжуються підвищенням температури у тому місці, де потім виникає пухлина. Тому термографія має принципові переваги в ранньому встановленні наявності ризику виникнення хвороби. Крім того, термографія абсолютно безпечна для пацієнтів та обслуговуючого персоналу. Вона дозволяє без усякої загрози здоров'ю проводити обстеження як завгодно часто, що робить її незамінною при контролі динаміки розвитку хвороби або ефективності методів лікування.

Концепція - вимірювання розподілу температури по поверхні залози за допомогою матриці великого числа рівномірно розподілених датчиків температури. Конструктив - матриця з датчиками (36 штук) розміщена на ажурної конструкції, яка мінімізує вплив паразитних каналів теплопередачі; в якості датчиків використані мікропроцесорні інтелектуальні первинні перетворювачі температури у двійковий код; датчики підключені до комп'ютера за допомогою єдиної трипровідною шини.

Методика формування мозаїчної температурної карти (термограми) залози шляхом послідовного матриці позиціонування на досліджуваних ділянках; ряд спеціальних заходів щодо верифікації показань датчиків і виключення артефактів; видача результату обстеження у вигляді кольорових і чорно-білих термограм; розрахунок близько 30 статистичних параметрів; установка маркерів порогових значень параметрів; друк і збереження протоколу обстеження.

Принцип контактної термографії З двох видів термографії - дистанційної інфрачервоної і контактної для цілей широкомасштабного скринінгу найбільш підходить саме контактна. Інфрачервона термографія широко відома в медицині. Тим не менш, вона не зайняла такого ж місця, як рентген та ультразвукові дослідження.

Основні причини цього: громіздкість застосування і відносна дорожнеча. Ця технологія вимагає наявності великого термостатированного приміщення, кріогенної рідини для охолодження приймачів інфрачервоного випромінювання, калібрування цих приймачів по еталонному джерела тепла і т. д.

       В условиях практической медицины широкое применение этого метода пока проблематично. С другой стороны, контактная цифровая термография обеспечивает прямой способ измерения температуры (без промежуточной среды, вносящей тепловые помехи) и непосредственное преобразование температуры в код, что исключает электромагнитные помехи. Эта технология без каких-либо изменений может применяться в мобильном варианте, что, опять-таки, очень важно для организации скрининга.

Технические характеристики термографа

• Диапазон регистрируемых температур от 20 до 38°С
• Температурная разрешающая способность 0.06°С
• Просторова роздільна здатність 1см
• Комп'ютерне забезпечення портативний комп'ютер типу Note-book
• Програмне забезпечення оригінальне на платформі Windows 7

Комплектність

Термограф (блок інтерфейсу),

• сканер,
• термостат,
• комп'ютер,
• програмне забезпечення,
• інструкція по експлуатації,
• керівництво для лікарів з атласом типових термограм.

При поставці термографа з експертною оцінкою вартість - 88 000,00 грн.
