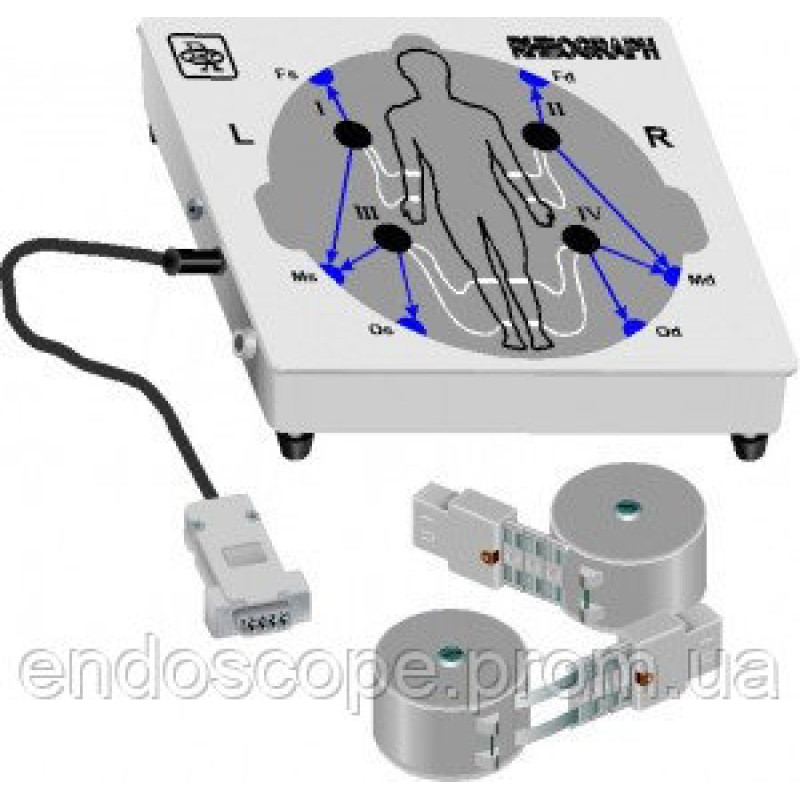

Реограф "Regina" (комп'ютерний діагностичний комплекс цифровий биоимпедансной реоплетизмографии)

Призначення комплексу – отримання достовірних даних, що характеризують особливості гемодинаміки в досліджуваному сегменті тіла, визначення пульсового кровонаповнення досліджуваної області та оцінка тонусу судинної стінки, виявлення домінуючого типу кровонаповнення в досліджуваному судинному басейні. Комплекс може використовуватися для оцінки стану центрального і периферичного кровообігу при гострих і хронічних порушеннях у різних судинних басейнах. Повна атравматичність, нешкідливість дослідження, висока оперативність отримання даних робить комплекс незамінним як у клінічної, так і в науково-дослідницькій практиці для контролю ефективності фармакотерапевтического і хірургічного втручання. Залежно від застосовуваної системи реографічного відведень комплекс може використовуватися для проведення: • Реоэнцефалографических; • Реовазографических; • Реокардиографических; • Реогепатографических досліджень. Комплекс являє собою 4-х канальний реограф з одним ЕКГ каналом, що дозволяє проводити вимірювання биоимпеданса в режимі фіксованої частоти (частота зондуючого струму задається користувачем по кожному каналу окремо) і в режимі варіювання частоти зондувального струму. Програмне забезпечення дозволяє здійснювати реєстрацію реографічного сигналів і виробляти обробку раніше зареєстрованих, редагувати сформований звіт, здійснювати друк висновків, працювати з архівом даних. Розвинений дружній інтерфейс забезпечує швидке знайомство з правилами управління комплексом і подальшу легкість при роботі з ним. Зберігання записів і результатів обробки забезпечується спеціалізованою базою. Перенесення окремих записів в інші місця зберігання і копіювання всієї запису або окремих її фрагментом істотно підвищують зручність роботи з архівом. Обсяг архіву визначається ємністю жорсткого накопичувача комп'ютера і для сучасних модулів може вважатися практично необмеженим. Обробка і аналіз реограмм. В основі модуля обробки і аналізу реографічного сигналів комплексу лежить принцип виділення вихідного запису репрезентаивных реографічного комплексів. Облік можливих помилок і похибок вимірювання дозволяє з заданою надійністю оцінювати амплітудно-часові параметри сигналів та похідні реографические показники. У аналізує блоці програми здійснюється перевірка статистичних гіпотез на значимість відмінностей між реєструється параметрами, автоматично оцінюється співвідношення зареєстрованих даних з даними, що зберігаються в нормативному банку. Значення реографічного параметрів, що розуміються як нормальні, обчислюються індивідуально для кожного пацієнта відповідно до його антропометричними даними, станом здоров'я та умовами реєстрації. У комплексі «REGINA 2000» передбачено традиційний підхід до формування висновку шляхом зіставлення значень фактично зареєстрованих параметрів з нормативними даними, запропонованими для практичного використання провідними фахівцями в області реографії. Відмінною рисою комплексу є генератор звітів, що дозволяє виводити результати дослідження в закінченому вигляді. Можливість створення звіту з включенням вибору необхідних і відключенням малоинформативных параметрів є однією з відмінних рис комплексу «REGINA 2000». Технічні характеристики Рівень допустимих індустріальних радіоперешкод, створюваних комплексом, відповідає ГОСТ 23450-79. Характеристика Значение Количество реографических каналов 4 Количество электрокардоиграфических каналов 1 Величина зондирующего тока 2 мА Диапазон измерения постоянной составляющей резистивной нагрузки от 50 до 500 Ом Диапазон измерения переменной составляющей резистивной нагрузки от 0,002 до 0,2 Ом Относительная погрешность измерения величины резистивной нагрузки 10% Нелинейность измерений в измеряемом диапазоне 5% Чувствительность каналов измерения Относительная погрешность установки чувствительности 2,5;5;10;20;40мм/0,1 Ом не более 5% Уровень внутренних шумов в измерительных каскадах, наведений до входу, при опорі навантаження 100 Ом не більше 0,004 Ом. Швидкість тимчасової розгортки 25, 50, 100 мм/сек. Относительная погрешность установки скорости временной развертки 5% Относительная погрешность измерения интервалов времени в диапазоне от 0,1 до 1,0 с 5% Неравномерность АЧХ в диапазоне от 0,3 до 20 Гц в диапазоне от 20 до 30 Гц от -10 до +5 %от -30 до +5% Размах калибровочного сигнала в реографическом канале с погрешностью 0,05 ± 0,005 Омне более ±5% Время установления рабочего режима не более 5 мин Время непрерывной работы комплекса не менее 8 час с последующим перерывом в течение 0,5 часа Наработка на отказ не менее 4000 часов Средний срок службы комплекса не менее 5 лет Габаритные размеры комплексу блоку процесора 400 х 170 х 325 мм підсилювача біопотенціалів 175 х 150 х 22 мм монітора 300 х 340 х 340 мм блоку розв'язки 142 х 120 х 33 мм Маса комплексу не більше 23 кг Маса комплексу без комп'ютера не більше 1 кг Споживана потужність не більше 300 ВА
