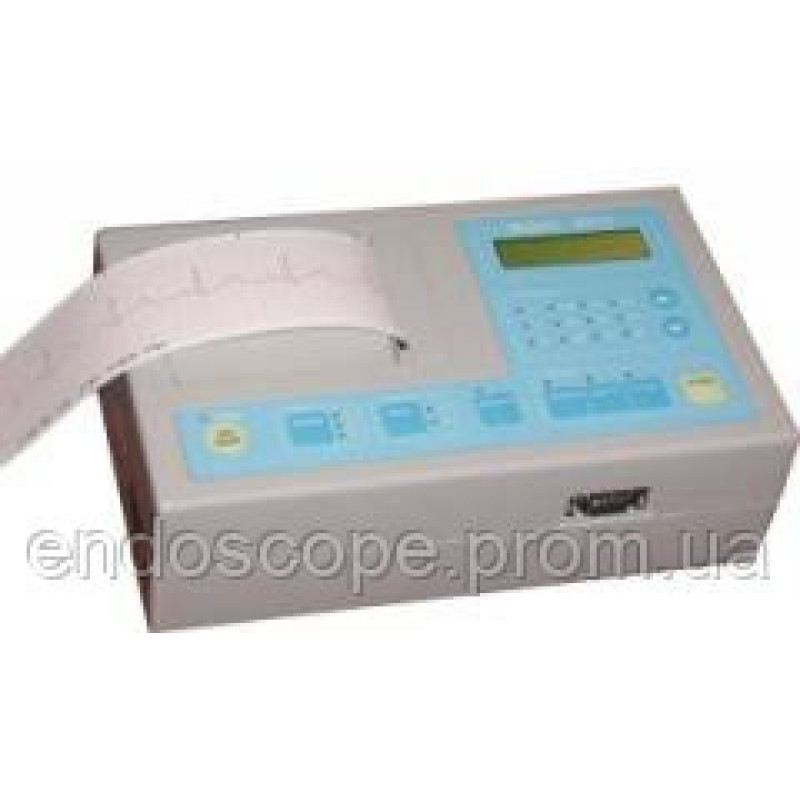

Електрокардіограф «МІДАС-ЕК1Т»
– 1-канальний малогабаритний переносний електрокардіограф з ручкою для перенесення, пам'ять на 30 ЕКГ, мережа/акумулятор (запис до 60 ЕКГ від акумулятора), вбудований зарядний пристрій, що не вимагає заземлення, 1-канальний графічний дисплей, термопринтер, розмір 230х135х73мм, вага 1,2 кг (з акумулятором і вбудованим блоком живлення), підключення до комп'ютера. Термопапір в рулонах 50ммх50м.
Електрокардіограф МІДАС-ЕК1Т виготовлений з використанням новітніх цифрових технологій та максимального врахування рекомендацій практикуючих лікарів. Розміщення елементів управління зручне для експлуатації, а при автоматичному режимі реєстрації достатня натискати лише одну кнопку. Якість запису попередньо можна переглянути на вмонтованому графічному екрані, що підсвічується. Цифрова фільтрація якісно усуває зміщення нульової лінії та завади від електромережі без впливу на форму, амплітудні та часові показники ЕКГ.
Термопринтер високої чіткості забезпечує якісний друк ЕКГ та іншу інформацію: найменування відведень, швидкість, дату, годину, картку пацієнта, ЧСС та результати вимірювання ЕКГ.
Електрокардіограф практично завжди готовий до роботи в будь-яких умовах завдяки таким особливостям: живлення проводитися від електромережі через вмонтований блок живлення або від внутрішнього акумулятора; час заряду акумулятора становить лише 3 години і дозволяє записати не менше 50-ти ЕКГ (% заряду акумулятора для контролю відображається на екрані); електрокардіограф не потребує заземлення.
Останні 30 ЕКГ завжди записуються в пам'ять і їх можна повторно надрукувати на електрокардіографі або передати через RS232C в комп'ютер для запису в архів та друку на звичайному папері (програма для комп'ютера, не входить в стандартний комплект постачання).
|
Відведення: стандартні 12 відведень |
|
Переключення відведень: ручне і автоматичне (тривалість реєстрації шкірного відведення від 2 до 4 з та відведення ритму від 4 до 10 с) |
|
Швидкість реєстрації: 25 та 50 мм/с |
|
Чутливість: 5/10/20 мм/мВ |
|
Папір: термочутливий, в рулоні, ширина 50 мм, довжина 50 м |
|
Пристрій, що реєструє: термопринтер, не вимагає обслуговування |
|
Друк інформації на папері: найменування відведень, швидкість, чутливість, дата, година, фільтри, картка пацієнта, ЧСС, виміри інтервалів P, P-Q, QRS та Q-T |
|
Дисплей: графічний з підсвічуванням, що показує: 1 канал ЕКГ, ЧСС, заряд акумулятора в %, тип електроживлення, кінець паперу |
|
Пам'ять ЕКГ: є ятовування не менше 30 ЕКГ |
|
Підсилювач ЕКГ: - смуга частот: від 0,5(-5 %) до75 Гц(-15 %) - постійна часу: > 3,2 c - зниження синфазної завади: > 100 000 |
|
Фільтри: - мережної завади 50 Гц - м'язової завади 30 Гц - вирівнювання коливань нульової лінії |
|
Електроживлення від мережі: - напуга: від 200 до 240 В, 50 Гц - споживана потужність: не більш 12 В×А |
|
Електроживлення від акумулятора: - тип акумулятора: NiMh , 8.4 У - споживаний струм: не більш 700 мА - тривалість роботи при повному заряді: реєстрація не менше 50-ти ЕКГ - автоматичне відключення: через 3 хв невикористаного приладу - час заряду: біля 3-х годин (до 90%), цифровий індикатор заряду, захист від перезаряду - термін служби: біля 3-х років |
|
Безпека: - захист від поразки електричним струмом: клас II тип BF по класифікації МЕК 601-1 і МЕК 601-2-25 - струм витоку на пацієнта: не більш 10 мкА - захист від дефібрилятора: забезпечується при застосуванні кабелю пацієнта, що поставляється разом із приладом |
|
Умови навколишнього середовища: - температура експлуатації: від +5 до +35°С - температура експлуатаційного транспортування: від ― 20 до +40 °С - відносна вологість: 25-95% |
|
Розміри (д/ш/в): 230 х 135 х 73 мм |
|
Вага: 1,2 кг (включаючи акумулятор і вмонтований блок живлення) |
Стандартний комплект постачання:
- 5-ти кінцевий кабель пацієнта,
- електроди прищіпки – 4,
- електроди присоски – 1,
- кабель підключення до електромережі,
- керівництво з експлуатації,
- формуляр,
Додатково: сумка для перенесення.
