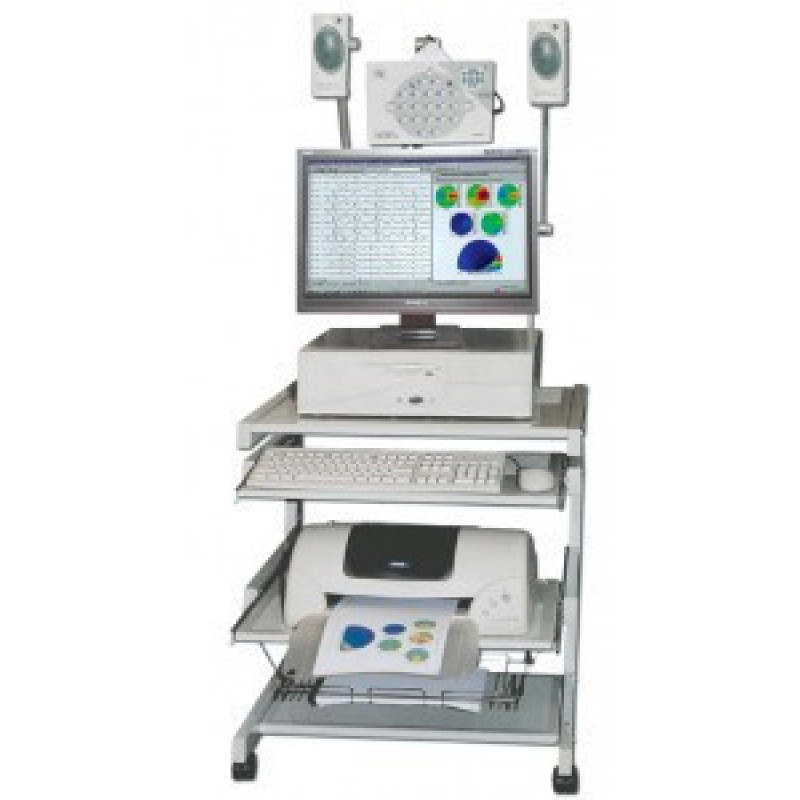

АПАРАТНО-ПРОГРАМНИЙ КОМПЛЕКС ДЛЯ РЕЄСТРАЦІЇ ТА ОБРОБКИ ЕЛЕКТРОЕНЦЕФАЛОГРАМ І ВИКЛИКАНИХ ПОТЕНЦІАЛІВ DX-NT

Призначений для проведення ЕЕГ досліджень як із застосуванням традиційних підходів до аналізу кривих, так і з використанням комп'ютерних методів обробки електроенцефалограм і викликаних потенціалів. Працює під управлінням Microsoft Windows 2000, XP, 7, електроенцефалограф «DX-NT32» простий в управлінні та використанні, легко інтегрується з Windows-додатками. Використання сучасної елементної бази Windows 2000, XP, 7 дозволило реалізувати в 19-канальному приладі всі функціональні можливості стаціонарних чорнильно-пишуть електроенцефалографів і додатково забезпечити: Довільну комутацію каналів, формування довільної системи ЕЕГ відведень ( уніполярних з усередненим загальним, уніполярних з вушним або вушними референтними електродами, біполярних); Контроль якості накладання електродів безпосередньо в процесі їхнього встановлення; Фотофоностимуляцию як з допомогою світлодіодних очок і малогабаритних навушників (портативний варіант на базі комп'ютерів Notebook), так і виносних блоків стимуляції, що забезпечують роздільну стимуляцію правого або лівого ока, правого чи лівого вуха, стимуляцію шаховим паттерном. Передбачено використання виносних блоків фотостимуляції з понад яскравих світлодіодів з практично необмеженим ресурсом. Цифрову фільтрацію реального часу, що дозволяє ефективно пригнічувати мережеву наводку, усувати дрейф ізоляції, артефакти, обумовлені м'язовим напругою; Редагування запису, що дозволяє відзначати артефактные ділянки, не перериваючи реєстрації, при чому зазначені ділянки не видаляється, а лише позначається як артефактные ( в ході подальшої обробки передбачена можливість фізичного видалення артефактных ділянок запису). Дослідження за протоколом Передбачено формування протоколу обстеження, що включає до 14 функціональних проб тривалістю від 10 секунд до 5 хвилин кожна. Із завданням для будь-якої проби тривалості, кількості каналів реєстрації та їх комутація, частоти стимуляції, інших параметрів стимуляції окремо для правого і лівого каналу ( інтенсивність, гучність, тривалість, тон звукового стимулу). В ході роботи комплексу надається можливість: Вибирати протокол обстеження зі списку протоколів; Вимірювати міжелектродний опір; Встановлювати параметри ФВЧ (0,3-3,0 Гц), ФНЧ (15-42 Гц) фільтрів; Вибирати вікно даних для проведення спектрального аналізу; Змінювати швидкості тимчасової розгортки (15,30 мм/с); Змінювати чутливість каналів реєстрації (25-500 ммВ/мм); Змінювати параметри фільтрів ФВЧ і ФНЧ; Встановлювати/видаляти позначки стимулів, секундні мітки, маркери подій; Скасовувати артефактные ділянки запису (тривалість реєстрації проб автоматично збільшується); Змінювати тривалість реєстрації проби; Встановлювати частоту (0,2-25 Гц) і тип стимуляції (регулярна, тригерна, випадкова, циклічна, шаховий патерн на другому моніторі); Відображати синхронно частотні картограми у вибраних діапазонах, середні значення амплітуд ЕЕГ в стандартних частотних піддіапазонах; проводити частотне картування ЕЕГ в стандартних піддіапазонах; Проводити картування ступеня вираженості асиметрії амплітуд ЕЕГ в стандартних частотних піддіапазонах; Здійснювати побудову томографічних зрізів у виділеному частотному поддиапазоне. У комплексі реалізовано автоматичний аналізатор, що дозволяє виділяти спайки, гострі хвилі і комплекси «пік-хвиля», підраховувати їх кількість для кожного відведення, середню амплітуду та частоту зустрічальності. Підключається до системи відеокамера дозволяє вести спостереження за пацієнтом у процесі реєстрації і при необхідності записувати зображення в базу даних синхронно з ЕЕГ. При запису зображення використовуються сучасні методи компресії даних. Зареєстровані ЕЕГ зберігаються в спеціалізованій базі даних, реалізованої у вигляді набору електронної картотеИспользование 17" або 21" дюймового монітора з роздільною здатністю до 1600х1200 забезпечує високоякісне відображення ЕЕГ, а кольоровий струменевий або лазерний принтери забезпечують поліграфічне якість друку, як вихідних кривих, так і результатів їх обробки.Комплекс дозволяє проводити спектральний аналіз як всієї запису, так і будь-якого фрагмента ЕЕГ. Результати спектрального аналізу представляються у вигляді таблиць, графіків, спектральної щільності потужності, просторових картограм, розподілу спектральної щільності потужності. Визначення ймовірнісної просторової структури вогнищ патологічної активності в тривимірному просторі методом амплітудної пеленгації з побудовою: Томограми при встановленні довільної площини зрізу у будь-якому частотному діапазоні або за результатами розрахунку медіанної частоти спектра; Томограм для всіх функціональних проб у стандартних частотних піддіапазонах; Повної тривимірної моделі з можливістю масштабування і повороту навколо будь-якої заданої осі на довільний кут; Можливість перегляду в анімаційному режимі томограм за довільного фрагмента запису. Комплекс дозволяє проводити реєстрацію длиннолатентных викликаних потенціалів, Е-хвиль за довільною кількістю відведень (до 19) та їх подальший аналіз, забезпечуючи: Перегляд викликаних потенціалів разом з 300-миллисекундным предстимульным інтервалом; Автоматичний пошук піків, корекція їх положення; Побудова таблиці латентностей і амплітуд ВП, міжпівкульна різниць латентностей і амплітуд; Картування амплітуд ВП в будь-який момент часу; Визначення міжпівкульної різниці латентностей і заданих площ піків; Анімацію амплітудних картограм. Передбачено формування висновків з: Даних про пацієнта; Автоматичного опису ( амплітуда кривої, індекси ритмів, оцінка асиметрії, розподіл амплітуд); Формованого з застосуванням багаторівневого шаблону интерпретирующего ув'язнення. Технічні характеристики комплексу. Опис Характеристика Підсилювач Додаткові канали 1 ЕКГ Вхідний імпеданс 20 МОм Коефіцієнт придушення синфазних перешкоди 100 Дб Взаємовплив каналів 60 Дб Рівень шуму < 1.5 мкВ р-р Чутливість < 1.5 мкВ -1мВ/мм ФВЧ 15-50Гц ФНЧ 0,05-3Гц Режектроный фільтр 50 Гц. Габарити 175х225х23 мм. Вага 1 кг Споживана потужність 10 Вт Оцифровка Частота(вибірок в секунду) 100:200 Розрядність 12 біт Комплекс Забезпечує можливість одночасного знімання, реєстрації, відображення на екрані монітора і виводу на друк ЕЕГ – сигналів по всіх 19 каналів в діапазоні вхідних сигналів від 1.5 мкВ до 1 мВ синхронно з ЕКГ сигналом. Фотофоностимулятор Роздільна стимуляція 2 каналу Частота стимуляції 0-30 Гц Тривалість спалаху 1-50мкс Висота тону 50Гц-20кГц Тривалість тону 8-500мс. Електробезпека II BF по ІЕС 601-1
